高级型电动瓶盖扭力测量系统TSTM-DC
TSTM-DC高级型电动扭力控制台最大测量量程11.3Nm,可选配各种夹具,步进电动驱动,自定义功能选项降低使用成本,包括:电脑控制,角度限位,循环加载,自动返回等.

NEW!

可选配量程:200lbin[22Nm]
转速扩展至4X倍

扭力试验机
规格特点:
  • 测量量程:
    标准量程:100 lbin (11.3 Nm)
    可选量程:200 lbin (22Nm)
  • 测量速度
    标准速度:0.01 - 15 RPM (0.05 - 90°/s)
    可选速度:0.04 - 60 RPM (0.2 - 360°/s)
  • 速度精度±0.2%设置速度
  • 数字角度显示
  • 角度限位
  • 位移精度±0.7°
  • 位移重复性0.1°
  • 位移分辨率0.1°
  • 喉深104mm
  • 机械转盘角度显示分辨率2°
  • 手柄滑块最大行程394mm
  • 手柄滑块速率26.6mm/圈
  • 通用电源:80-250VAC
  • CE认证 扭力试验机

  图片点击放大
性能参数

  • 电脑控制
    双向RS-232接口与电脑连接,用户可通过ASCII命令编程通过电脑来控制测量平台,也可通过NexygenTM TCD专业软件控制。
    以下为电脑控制所需选件:
    -5i拉压扭力通用显示器
    -09-1162多功能数据线
    -09-1056数据线
  • 数字角度位移显示
    显示转动角度或转数,可通过RS-232串口输出角度数据
  • 角度位移控制
    TSTM-DC电动控制台可停止加载或循环加载在预先设定的角度范围,可设置角度或转数
  • 过载保护
    防止传感器因过载而损坏,(要求选配5i拉压扭显示器和09-1162数据线),使用时通过设置传感器量程的百分比
  • 自动返回
    可在预先设定的角度范围或扭力范围内停止,并返回到另外一个方向设置的角度或扭力值,(要求选配5i拉压扭显示器和09-1162数据线)
  • 循环加载/停留时间
    与自动返回相似,但是可以设置往返的次数最大可达到99,999次,停留时间允许操作者自行设置最大可达到9,999.9秒,0.1秒间格
  • CW、CCW方向速度可调
    可分别设置顺时针,逆时针移动速度
  • 扩展按键功能
    扩展CW、CCW有三种控制模式
    标准模式:短按即开始加载,直到按STOP键停止
    瞬间模式:当按键按下时执行加载,释放按键停止加载
    自动模式:可以在标准模式和瞬间模式自由切换
  • 速度单位可选(RPM和°/s)
  • 密码保护
    防止意外篡改测量参数
可选设备
  • Series50通用扭力传感器
    可直接安装在测量台架上,多款量程可选
  • 5i或3i拉压扭通用显示器
    显示器与Series50扭力传感器连接,或选配TT03系列扭力计
  • 多功能数据线5i-控制器
    连接5i显示器与控制器,该数据线用于传输通短信号、过载保护信号、扭力测量值
  • 串口线,控制器-PC
    控制器与PC连接,用于向PC传输扭力测量值
  • RS232转USB适配器
    RS232转USB输出,包括USB数据线及驱动CD
  • 延长测量高度
    客户可订制测量高度
  • 专用夹具可选
  • 轴向补偿适配器>>
    可在轴向微调,使其与被测量样品对中,应用于瓶盖测度或其它类似的扭力测量
产品型号 产品描述 价格RMB
TSTM-DC 测量台架(立式) 电 询
TSTMH-DC 测量台架(卧式) 电 询
09-1162 多功能数据线 电 询
09-1046 串口数据线 电 询
RSU100 RS232转USB 电 询
TSF002 可将立式测量台架转换成卧式测量台架 电 询
———— 客户订制测量高度 电 询
规格尺寸
TSTM TSTM stand
TSTMH TSTMH stand

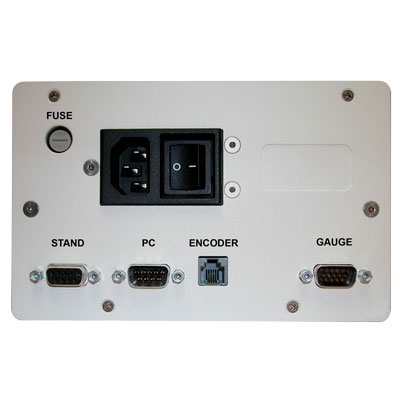

控制器 控制器
