ESM303电动测力台

ESM303是一款高级的电动试验机最大测量量 程可达1.5kN.拉压试验机可由触摸按键或是通过电脑由专用软件完全控制。 ESM303独特的模块化设计平台,可允许用户 自选功能模块根据实际测量需求选购位移显示 过载保护等多种可编程控制使ESM303尽善尽美 直观的菜单结构、操作简单快捷可设置保护参数密码。
ESM303电动试验机可提供完美的应用方案无论是在工厂或是实验室。


视频介绍
  点击图片放大
功能特点
  • 测量速度可调

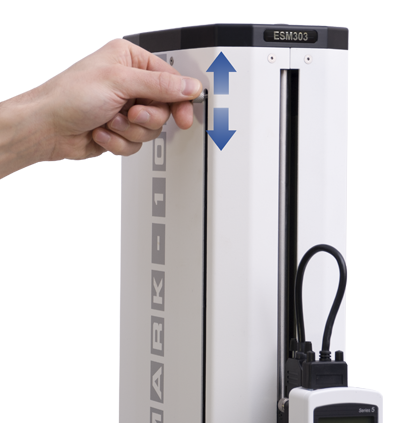

  • 机械位移限位(标配)/数字位移限位(可选)
  • 可调节的控制器,简洁友好的菜单
  • 测量配置密码保护,防止人为篡改测量参数
  • 步进电机驱动,机械部分平滑低噪音,有负载时速度无变化
  • USB输出 force vs. time or force vs. travel
  • 简洁紧凑的底座,适用于拥挤的测量工作台
  • 环境融入设计,干净的系统布线,简洁高端
  • 集成电子控制部分在一个盒子内,方便拆卸和运输
  • 工装固定底板可调
硬件和软件选配项
数据采集& 升降控制软件
CMESUR™gauge Plus测量分析软件可绘制力值vs.位移或力值vs.时间曲线,采集测量数据,专业分析,生成测量报告,同时可以控制测量台的升降.:MESUR™gauge Plus 分析软件只能控制测量台的上下/停止,不响应测量台的选配控制功能,例如电脑控制功能,如果需要输出力值vs.位移vs.时间曲线,需要订购选配功能,详见以下:
多款推拉力计可选专用测量夹具可选
通信数据线,仪器-测量台架
用于Series 7, 5 , 4推拉力计与测量台的连接.这条数据线用于传输测量数据及推拉力计的电源供给,无需再插一条AC适配电源.
USB数据线,测量台-PC(09-1158)
用于力值数据与位移数据的输出,及电脑控制

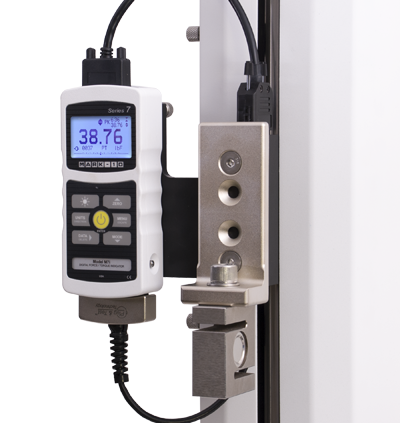

外置型传感器/显示器适配工装AC1062(AC1062)
外置传感器安装螺丝
用于安装固定SeriesR01及SeriesR03外置型传感器,也可以适配其它品牌螺纹规格 #10-32, 1/4-28,和1/2-20的外置型传感器.
单立柱主体加高(ESM303-001-1 /-2 /-3)
增加垂直测量空间,有三种加高尺寸可选6, 12 and 24 in [150, 300, and 600 mm].
双立柱主体加高</h1>(ESM303-002-1/-2/-3)
有三种加高尺寸可选6, 12 and 24 in [150, 300, and 600 mm].底座预留二排T型槽用于安装固定各种测量夹具
快速连接适配器
.用于快速安装,移除测量夹具,防止夹具转动

控制功能可选

以下所有控制功能可在订购测量台时选购,也可以在需要使用的时候通过付费索取激活码自行激活,除AF009数字位移选项外,该选项需硬件安装.

控制控能选项 货号 描述 该功能所需要的选配件
FollowMeTM AF008 手动推或拉动传感器连接头,可直接上下移动驱动头的位置,适用于快速定位,微调,传感器连接头受力越大升降速度越快,受力越小速度越慢. -Series7或5系列推拉力计或传感器
Travel indication AF009 位移在控制面板上显示,并通过USB输出到PC,内部光栅采用英国雷尼绍高端产品其精度远高于传统式旋转编码器设计.

位移数据输出,需选购09-1214和09-1158数据线

,Series7或5系列推拉力计,或显示器+传感器系列



需要硬件安装,如果订购时选购该功能则由工厂完成安装.

电脑控制 AF010 ESM303可通过PC完全控制,客户可通过任何支持ASCII通信指令的语言程序编辑控制.MESUR™gauge Plus 分析软件不支持该功能

Series7或5,或显示器+传感器系列

AF009位移显示

AF011位移限位功能

09-1214数据线

09-1158USB数据线

位移限位 AF011 设置向上或向下的移动距离,到达设定的位移时测量台停止移动或循环往复移动 SF009位移显示功能
过载保护 AF012 防止推拉力计或传感器过载,设置仪器满量程的百分比,可调节模拟电压设置也适用于其它品牌有模拟电压输出的推拉力计与该测量台配套使用该功能.

Series7,5系列推拉力计,或显示器系列

09-1214数据线

自动返回 AF013 当控制台横梁移动到限位开关;或达到设定的载荷;设定的位移;或样品断裂时停止加载并全速返回到相反方向

设定力值返回:Series7,5推拉力计

设定位移返回:AF011位移限位功能

样品断裂返回:AF019断裂停车功能

09-1214数据线

循环/停留时间 EF014 类似于自动返回,但可往复循环100,000次.可分别设定到达上下限后的停留时间,最大10,000秒 类似于自动返回,上下运动速度相同,如开通AF016选项可分别设置不同的升降速度
独立升降速度 AF016 分别设置不同的升降速度 -
低速度扩展 AF017 0.02-13"/min(0.5-330mm/min) -
高速度扩展 AF018 0.5-45"/min(13-1100mm/min). -
断裂停车 AF019 当样品断裂或发生形变时,测量值会突然下降到设定的峰值百分比时测量台自动停车

Series7,5系列推拉力计或显示器

09-1214数据线

载荷保持 AF020 动态调整横梁位移,保持设定的载荷,或设定保持时间

Series7,5系列推拉力计或显示器

如果需要设置保持时间需购买AF014循环/停留时间功能

09-1214数据线



预加载控能 AF021 当到达预先设置的载荷时,控制台停止加载,或位移自动清零继续加载,用于伸长率,弹簧拉力等张力或压力测量

AF009位移显示

Series7,5系列推拉力计或显示器

09-1214数据线

Profiles AF022 保存和调用不同的测量参数配置,如不同的样品需要不同的速度,位移等,最多可保存50组测量配置文件.需要时直接调用即可方便快捷. -
全功能包 AFCOMP 包含以上所有控制功能-
技术参数
  • 测量范围:
    300 lbF (1.5 kN) @ <24 in/min (610 mm/min)
    200 lbF (1 kN) @ >24 in/min (610 mm/min)
  • 最大位移行程::18.0 in (457 mm)
  • 速度可调::
    标准速度: 0.5 - 13 in/min (13 - 330 mm/min)
    可选速度: 0.02 - 45 in/min (0.5 - 1,100 mm/min)
  • 速度精度:±0.2% 设置速度
  • 加载速度变化: ±0% (步进电机)
  • 位移精度*:±0.002 in per 10 in (±0.05 mm/ 250 mm)
  • 位移分辨率:0.001 in / 0.02 mm
  • 机械限位重复性:0.001 in (0.03 mm)
  • 电源:80-240 VAC, 50/60 Hz
  • 保修期:一年
订购信息
产品型号 功能描述   价格
硬件选项
ESM303
电动测量台,220V 电 询
ESM303-001-1
单立柱加高组件 ESM303,6"[152mm] 电 询
ESM303-001-2
单立柱加高组件ESM303,12"[304mm] 电 询
ESM303-001-3
单立柱加高组件ESM303,24"[609mm] 电 询
ESM303-002-1
双立柱加高组件ESM303,6"[304mm] 电 询
ESM303-002-2 双立柱加高组件 ESM303,12"[608mm] 电 询
ESM303-002-3 双立柱加高组件 ESM303,24"[609mm] 电 询
09-1214
测量台与测力计通讯线缆 电 询
09-1158 USB数据线 电 询
AC1062
ESM303外置型传感器固定工装套件 电 询
AC1064 传感器固定螺丝-ESM303H 电 询
控制可选项
AF008 FollowMeTM 电 询
AF009 位移控制 电 询
AF010 PC控制 电 询
AF011 位移限位 电 询
AF012 过载保护 电 询
AF013 自动返回 电 询
AF014 循环加载 电 询
AF016 独立升降速度 电 询
AF017 低速度扩展 电 询
AF018 高速度扩展 电 询
AF019 断裂停车 电 询
AF020 动态力值保持 电 询
AF021 预加载 电 询
AF022 保存多组测量配置 电 询
EFCOMP 完整选项包、包括以上控制选项的所有功能 价格优惠

ESM301尺寸图
