拉压试验机ESM301 电脑控制、编程控制
ESM301是一款高级的电动试验机最大测量量 程可达1.5kN.拉压试验机可由触摸按键或是通 过电脑由专用软件完全控制。
ESM301独特的模块化设计平台，可允许用户 自选功能模块根据实际测量需求选购位移显示 过载保护等多种可编程控制使ESM301尽善尽美 直观的菜单结构、操作简单快捷可设置保护参 数密码。
ESM301电动试验机可提供完美的应用方案无 论是在工厂或是实验室。

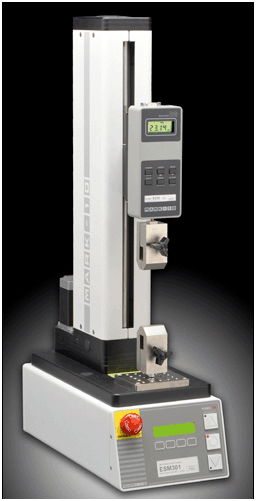

ESM301测量薄膜的典型应用配置
数字控制器、LCD显示、简捷的菜单控制
功能特点
- 可选测量速度单位(in/min & mm/min)
- LCD液晶显示UP.DOWN.STOP.急停按钮
- 测量参数密码保护,防止篡改
- 行程限位
- 可拆卸矩阵式螺纹孔底盘
- 步进电机加载
- 预留安装固定孔
控制功能可选
以下功能做为可选功能可以在定购产品时选购，也可在以后需要时通过一个简易的激活程序付费激活，选择完整功能包可享受价格优惠
| 控制控能选项 | 货号 | 描述 | 该功能所需要的选配件 |
| 电脑控制 | EF010 | 提供RS-232通讯端口连接电脑,或USB通讯端口(需选购RSU100数据适配器),使用者可通过控制器中的ASCII码命令经由PC来控制测量台架的运动. | -Series5系列高级测力计 -09-1162多功能数据线 -09-1056电脑数据线 -ESM301(L)-001位移显示功能 -EF011位移上下限功能 |
| 位移显示 | ESM301-001 ESM301L-001 |
在液晶屏左上角显示位移,位移数据通过内部线性光栅提供,其精度高于传统式的编码器式设计,消除了反弹及非线性问题 | -硬件安装 |
| 位移限位 | EF011 | ESM301电动控制台可在设定的位移上下限停止,或循环升降 | ESM301-001或 ESM301L-001位移显示选项 |
| 过载保护 | EF012 | 保护测力计过载,通过设定测力计量程的百分比或设置模拟电压输出,ESM301可连接任何带模拟输出电压的测力计 | -Series5或Series4系列测力计 -09-1162多功能数据线 |
| 自动返回 | EF013 | 当控制台架横梁移动到限位开关;载荷的上限下限;位移的上限下限;或样品断裂时停止加载并返回到相反方向 | -负载返回:09-1162数据线 -位移返回:EF011位移选项 -断裂返回:EF019选项,09-1162 |
| 循环/停留时间 | EF014 | 可设置100,000次循环加载,可分别设置上下限的停留时间 | - |
| 独立升降速度 | EF015 | 横梁升降分别设置不同的速度 | - |
| 低速度扩展 | EF016 | 0.02-13"/min(0.5-300mm/min) | - |
| 高速度扩展 | EF017 | 0.5-45"/min(13-1100mm/min) | - |
| 断裂停车 | EF018 | 当样子断裂或发生变形时,测量值急剧下降到预先设定的范围时测量控制台自动停车 | Series5数字测力计, 09-1162多功能数据线 |
| 载荷保持 | EF019 | 动态调整横梁位移,保持设定的载荷,可设定保持时间 | Series5数列测力计, 09-1162多功能数据线 停留时间需选择EF014选项 |
| 预加载控能 | EF020 | 当到达预先设置的载荷时,控制台停止加载,或位移自动清零继续加载,用于伸长率,弹簧拉力等张力或压力测量 | ESM301-001或 ESM301L-001位移显示选项 Series5系列测力计 09-1162多功能数据线 |
| 全功能包 | EF021 | 包含以上所有控制功能 | |
技术参数
- 测量量程:1.5kN
- 标准位移速度:0.5 - 13 in/min (13 - 330 mm/min)
- 可选位移速度:0.02 - 45 in/min (0.5 - 1100mm/min)
- 最大行程:
ESM301:11.5 in (292 mm)
ESM301L:18in(457mm) - 速度设置精度:±0.2%
- 加载速度变化:±0%[步进电机]
- 位移精度:±0.05mm/250mm
- 位移重复精度:0.02mm
- 机械限位最小位移:0.03mm
- 电源:80-240 VAC, 50/60 Hz
- 重量:
ESM301:34lb(15.4kg)
ESM301L:39.5(23.7kg)
| 产品型号 | 功能描述 | 价 格 | |
| 硬件选项 | |||
ESM301E |
电动试验台,220V | 电 询 | |
ESM301-002-1 |
延长立柱,6" | 电 询 | |
ESM301-002-2 |
延长立柱,12" | 电 询 | |
ESM301-002-3 |
延长立柱,24" | 电 询 | |
ESM301-003 |
试验台固定套装 | 电 询 | |
| 09-1162 | 多功能数据线,连接测力计与电动试验台 | 电 询 | |
| 09-1056 | 数据线连接ESM301与PC机 | 电 询 | |
RSU100 |
RS232-USB转换器 | 电 询 | |
| 控制可选项 | |||
| ESM301-001 | 位移显示单元 | 电 询 | |
| EF-010 | 电脑控制功能 | 电 询 | |
| EF-011 | 行程设定单元 | 电 询 | |
| EF-012 | 过载保护功能 | 电 询 | |
| EF-013 | 自动返回 | 电 询 | |
| EF-014 | 循环/停留时间 | 电 询 | |
| EF-015 | 多功能按键控制 | 电 询 | |
| EF-016 | 上、下速度可调功能 | 电 询 | |
| EF-017 | 扩展速度，低速(0.5 - 330 mm/min) | 电 询 | |
| EF-018 | 扩展速度，高速(13 - 1100 mm/min) | 电 询 | |
| EFCOMP | 完整选项包、包括以上控制选项的所有功能 | 价格优惠 | |
| 型号 | A | B (Series 3/2) | C (Series 7/5/4) |
| ESM301 | 24.5 [622] | 3.5 - 15.0 [89 - 381] | 2.3 - 13.8 [58 - 351] |
| ESM301L | 31.5 [800] | 3.5 - 21.5 [89 - 546] | 2.3 - 20.3 [58 - 516] |
