手动测量支架ES10-ES20
资料下载
ES10、ES20手动测量支架可用来测量多种拉压实验、操作简易、价格经济。ES10为手压杠杆操作可用来快速测量,ES20为手轮式操作在测量过程中可精准的控制位移。可选配位移套装,位移显示行程25.4mm 同时可选配各款测力计夹具构成一套完整的测量解决方案。
  点击图片放大
  • 尺寸精巧
  • 可与MARK-10公司的测力计及夹具完全配套
  • 底板预留装配孔及固定用螺纹孔
  • 如需装配其它品牌的测力计订购时需特殊说明
产品型号 ES10 ES20
测量量程
100 lb [500 N]
最大位移量
9" [229 mm]
操作方式 杠杆操作 手轮操作
移动速度 1.050" [26.7 mm] / 圈 0.083" [2.1 mm] / 圈
重 量 10 lb [4.5 kg]
es20 es20 es20
  • 可选S5、S4、S3、MG系列测力计及各种夹具
  • 安装底板> > 不锈钢安装底盘有 25个 #10-32 螺纹孔可扩展安装各种夹具
  • 刻度位移指示套件<< (上) 位移最大显示25.4mm分辨率0.02mm
  • 数字位移指示套件 <<(下) 位移最大显示25.4mm分辨率0.01mm,包含清零功能、in/mm功能.
型 号 描 述 价 格
ES10 测量支架、扛杆操作, 100 lb 电 询
ES20 测量支架、手轮操作, 100 lb 电 询
ES001 刻度位移套件, 1" travel 电 询
ES002 数显位移套件, 1" travel 电 询
ES001NI
14-1068
位移表固定工装、不含位移显示表 电 询
G1039* Coupler, #10-32 电 询
* 当选购ES10或ES20测量支架并且选购MG20及小量程范围的测力计,如与MARK-10的其它夹具相连时G1039适配头需要选购,以保证传感器与夹具之间的间隙。MG50以上量程已包含G1039适配接头

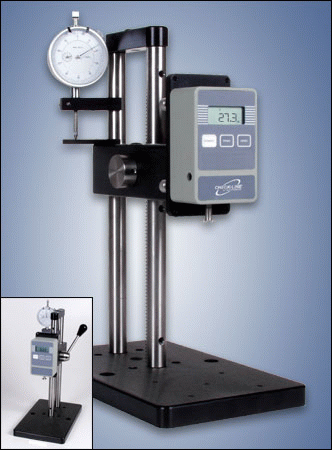

ES10测力计支架
ES10手动测力计支架
ES20测力计支架
ES20测力计支架
